YK系列圆振动筛

圆振动筛结构组成:

圆振动筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。筛机侧板采用***钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上,一并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛振动。

(服务承诺:品质有保障,售后无忧!如有疑问欢迎咨询)

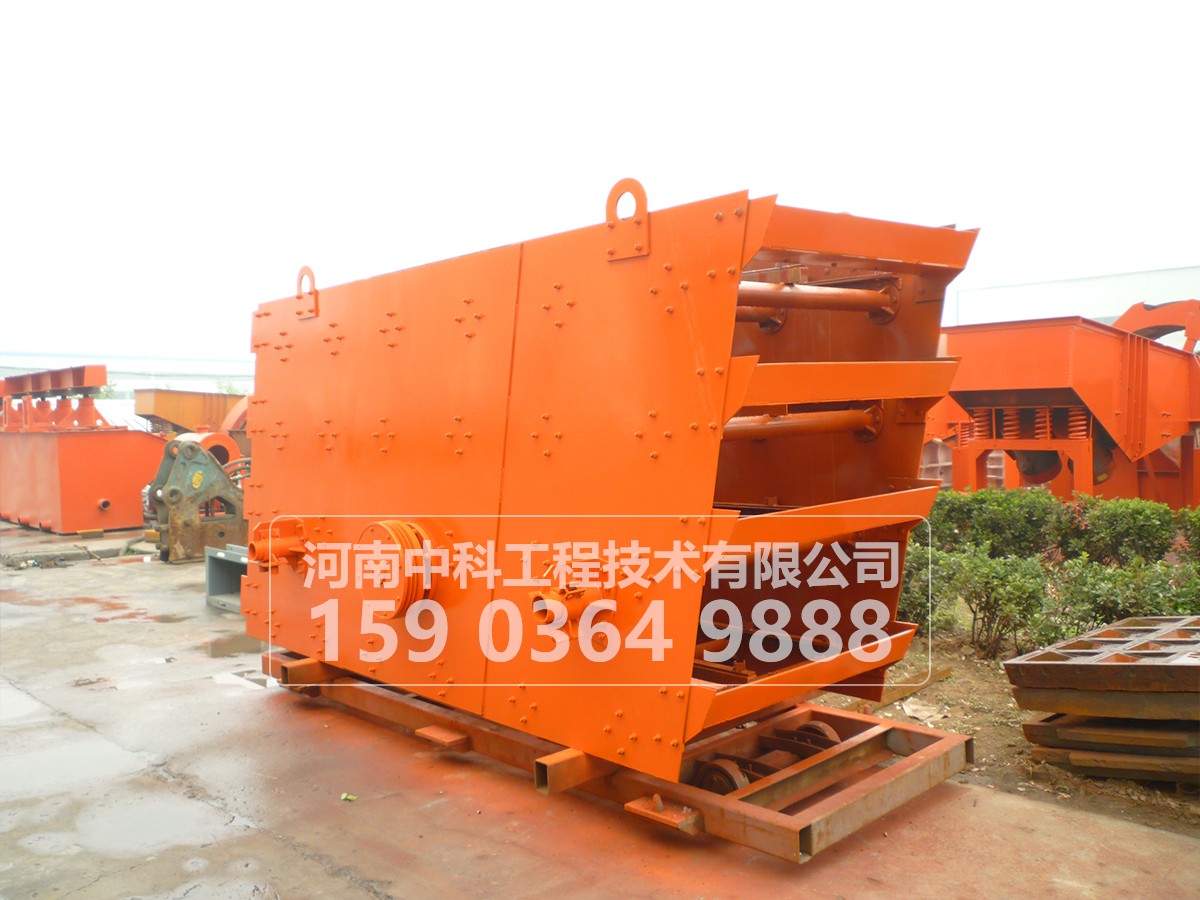

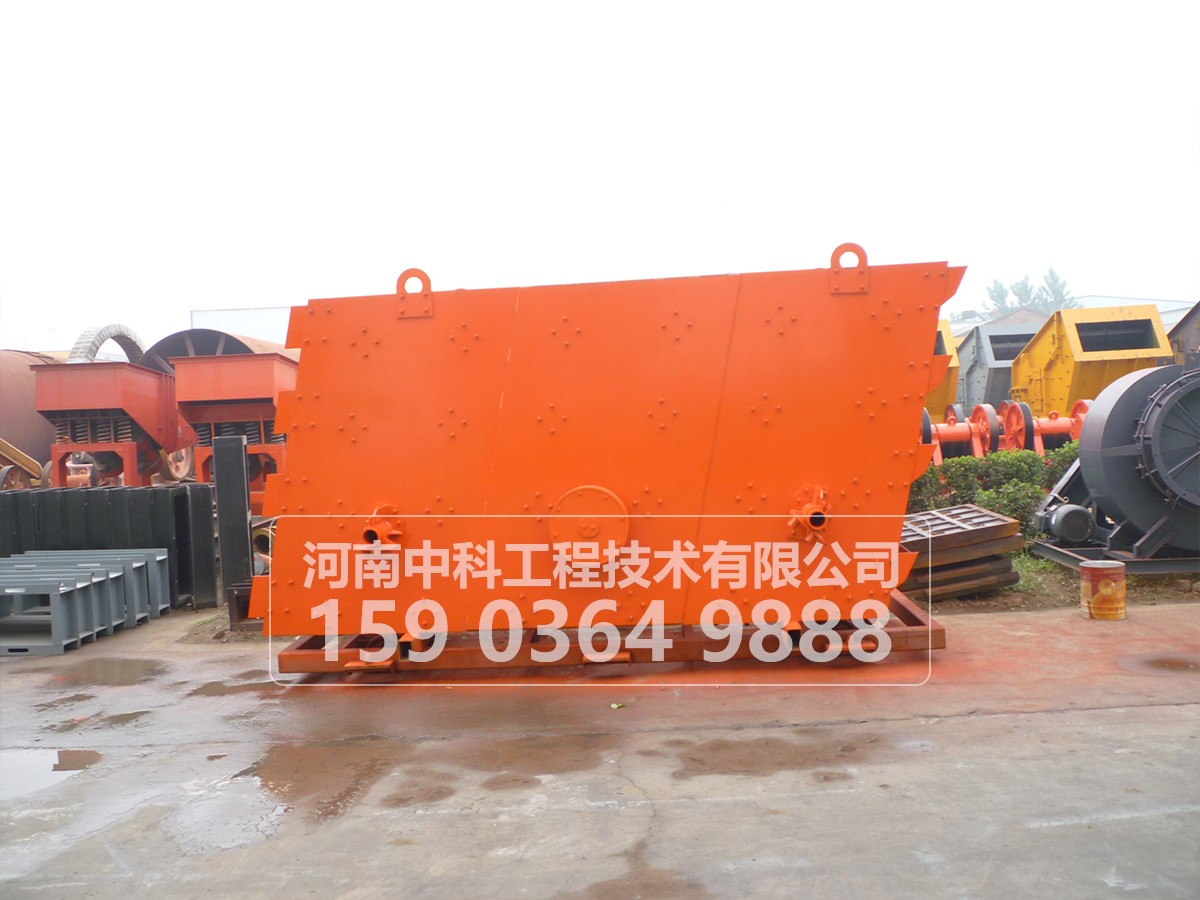

产品图片

圆振动筛的主要优点:

1、由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。2、构造简单、拆换筛面方便。

圆振动筛结构特点: 1.采用块偏心作为激振力,激振力强; 2.筛子横梁与筛箱采用高强度螺栓联结,无焊接; 3.筛机结构简单,维修方便快捷; 4.采用轮胎联轴器,柔性联接,运转平稳; 5.筛分效率高、处理量大、寿命长。

圆振动筛工作原理:

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

圆振动筛使用和维护:

振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。

圆振动筛规格与技术参数:

型号
筛网层数
筛子面积
(m2)
筛孔尺寸
(mm)
最大给料粒度
(mm)
 生产能力
(m3/h)
振动频率
(r/min)
倍幅
(mm)
功率
(kw)
重量
(kg)
 2YK1235 2     4.2  5-50 200 35-180 970 75.5 3600
 2YK1245 2 5.4 5-50 200 35-206 970 7 11 4320
 3YK1245 3 5.45-50 200 35-206 970 8 11 4460
 YK1535 1 5.25 5-50 200 34-200 970 8 11 3355
 3YK1535 3 5.25 5-50 400 34-200 970 8 15 5710
 YK1545 1 6.75 5-50 400 44-258 970 8 11 3900
 2YK1545 2 6.75 5-50 400 44-258 970 8 15 4370
 3YK1545 3 6.75 5-50 400 44-258 970 8 15 5832
 3YK1548 3 7.2 5-50 400 47-275 970 7 15 6070
 4YK1548 4 7.2 5-100 200 47-275 730 8 18.5 7090
 YK1848 1 8.8 5-100 400 56-330 755 11 15 7122
 2YK1848 2 8.8 5-100 400 56-330 750 11 15 6189
 3YK1848 3 8.8 5-100 400 56-330 970 7 22 6935
 2YK1854 2 9.72 5-100 400 63-586 970 7 22 7602
 3YK1854 3 9.72 5-100 400 63-586 970 7 22 8640
 4YK1854 4 9.72 5-150 200 32-310 12.16 8 30 10530
 YK2154 1 11.3 5-100 400 73-683 730 8 18.5 5269
 2YK2154 2 11.3 5-100 400 73-683 730 8 22 7851
 3YK2154 3 11.3 5-100 400 73-683 730 8 22 9857
 2YK2160 2 12.6 5-100 400 81-720 970 8 30 9240
 3YK2160 3 12.6 5-100 400 81-720 970 7 30 12757
 4YK2160 4 12.6 5-100 450 66-720 740 8 45 15125
 2YK2280 2 17.6 5-150 400 90-750 730 8 30 10180
 YK2460 1 14.4 5-150 400 150-810 730 8 22 6200
 2YK2460 2 14.4 5-150 400 150-810 730 8 30 8013
 3YK2460 3 14.4 5-150 200 450-650 740 8 37 10762
 4YK2460 4 14.4 5-150 200 450-650 740 8 45 1
